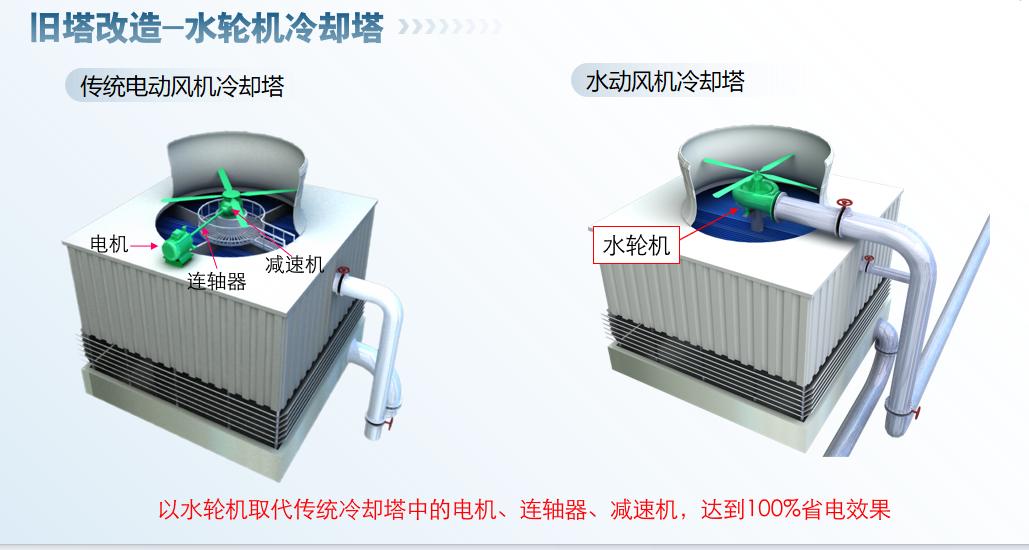

1.旧塔改造-水轮机冷却塔

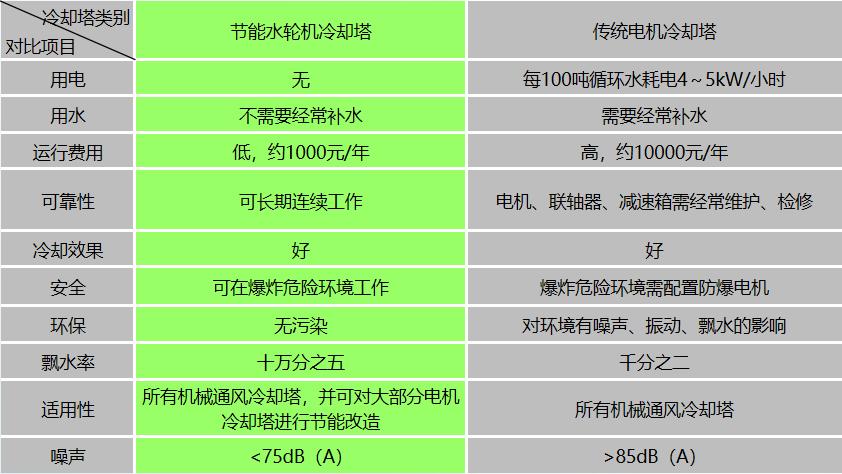

　　2.冷却塔类别对比

　　3.工作原理

　　在保证冷却塔外形、结构、尺寸、冷却原理、冷效不变的前提下，水轮机的工作压力来自于循环水泵的富余扬程，即整个冷却循环水系统中的富裕能量。众所周知在循环水系统中存在一定的富余压力，此富余压力是换热设备及系统综合考量所须存在的，如换热设备需保持一定的供水、回水压力，而供水、回水压力是通过泵出口阀门及上塔阀门来控制的，即阀门存在一定的闭压，水轮机就是充分利用系统中闭压即富余扬程，通过调整阀门使富余扬程转移给水轮机，推动水轮机旋转。

　　这种由水轮机推动的风机在保证原系统设计、使用参数不变和设备正常使用的前提下，在保证原系统水泵电流不增加的基础上，来保证循环水的工艺参数，而且循环水泵的能耗不变。水轮机的输出轴直接与风机相连并带动其转动，以达到取消原电机和100%的节能目的。

　　经过比较可知节能水轮机冷却塔能降低能耗，节约成本，所以可以将传统的电机冷却塔风机的电机和减速机拆除，使用水轮机替代原来的电机和减速机，使风机由电力驱动改为水力驱动，实现冷却塔风机无电运行，达到100%节能的目的。

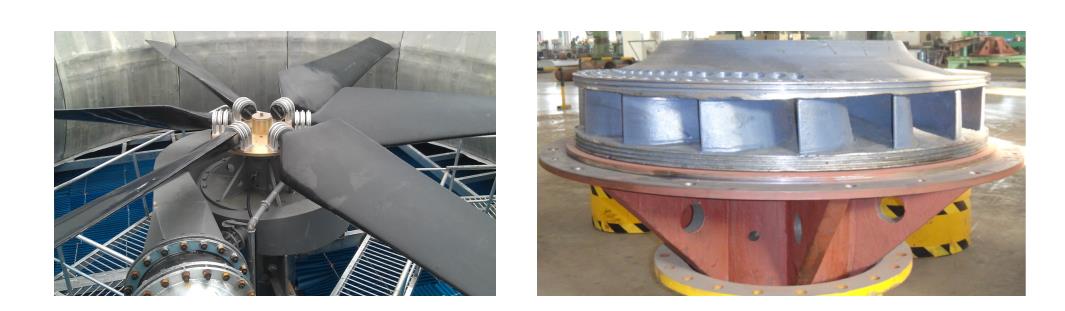

　　4.产品介绍：混流低比转速补偿式水轮机

　　混流低比转速补偿式水轮机是我公司研发的新一代水轮机，水轮机主体结构包括：蜗壳、叶轮、座环(导叶)、尾水管、主轴、轴承、柔性迷宫式密封等。本实用新型可以使混流式水轮机在冷却塔内的定位安装简洁方便，节省制造材料和降低水泵能耗，提高同淋水密度下冷却塔的有效淋水密度，降低冷却塔的全阻，改变了传统混流低比转速水轮机在流道末端流体流量不足的问题。

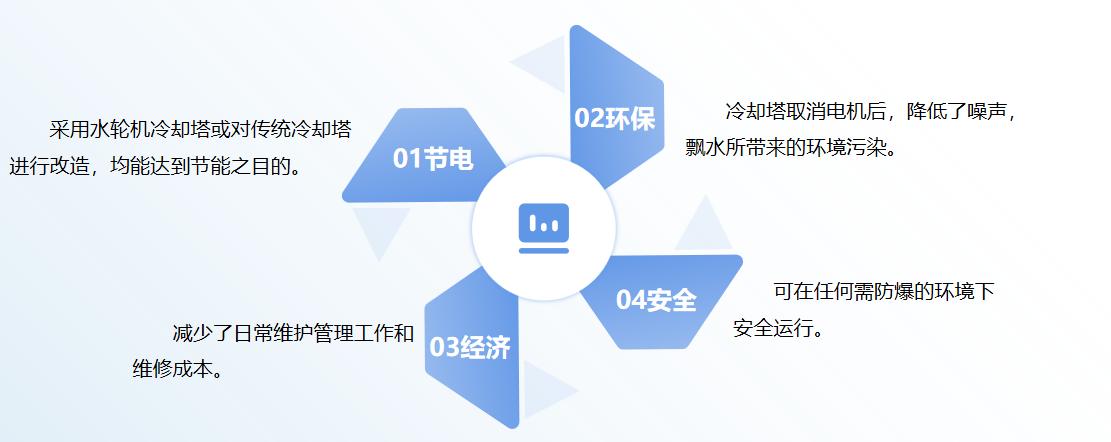

　　5.产品优点

　　(1)转轮采用公司专利技术混流低比转速补偿式设计，更适用于冷却塔富余的低水头工况条件，完全解决了风机与转轮转速匹配的问题。当水量和压力小时，可通过补偿进行自身适当的能量均衡补偿和增加补偿泵进行补偿，因此水轮机自身不带减速器，减少了设备易损件，维修率极低。

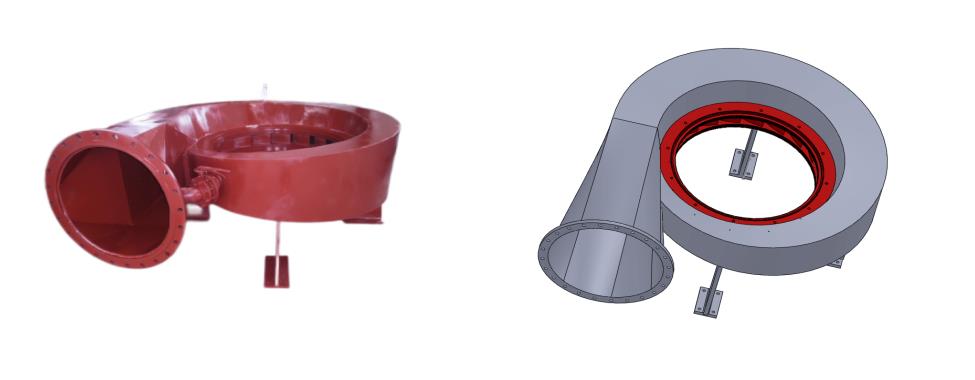

　　(2)水轮机蜗壳采用优质碳钢板模压成型工艺加工，蜗壳内流道表面光滑、管阻小，极大地提高了水轮机的性能。由于采用优质防腐性好的高强度碳钢板，水轮机重量减轻，有效地减轻了塔体荷载，使冷却塔运行时稳固安全性更好。当冷却循环水系统中冷却塔运行实际工艺参数与设计不同时，可以根据实际流量和扬程对蜗壳进行CFD优化设计，可为根据工况为水轮机“量身定制”满足工艺技术要求，以充分满足不同系统的工况需求，确保蜗壳流道的性能，满足水轮机提高效率技术要求。从而杜绝了铸造蜗壳无法适配工况变化，受蜗壳流道影响而损失了水头和流量的缺陷。

　　(3)先进的高效、耐用的水轮机结构

　　因此水轮机自身不带减速器和机械密件，减少了设备易损件，维修率极低，效率高，使用寿命长，效率达到90﹪以上，能量转换充分;

　　进水方式为单向进水，水流沿法向流动，安装方便，改造费用低;

　　水轮机取消了减速机和联轴器，与同行业水轮机相比我公司研发生产的水轮机亦取消了减速器装置，让传动主轴与风机轮毂直连，这样大大提高了能量的转换效率，减少了减速机的维护工作。

　　(4)水轮机先进的柔性密封

　　在水轮机上盖上采用专利技术“柔性密封”装置，当水轮机启动时，因蜗壳外同属一个标准大气压，无压差，水沿着经CFD计算的密封装置间隙产生阻隙流，但因间隙很小和迷宫阻尼，加上轴不断旋转，使进入间隙的少量水分子在间隙处形成一层薄膜，起到阻尼密封作用，同时起到润滑作用。柔性密封装置就是一种取代传统“机械密封”的无摩擦能耗、机械磨损的迷宫式间隙密封，既能起到密封作用，还能减少主轴上面的机械摩擦能和损伤，对水轮机效率和寿命有很大的提高;

　　(5)混流低比转速补偿式水轮机冷却塔与传统电机塔比较取消了电机、减速机和联轴器，与同行业水轮机相比我公司研发生产的水轮机亦取消了减速器装置和摩擦力大的机械密封，让传动主轴与风机轮毂直连，这样大大提高了能量的转换效率，减少了减速机的维护工作;

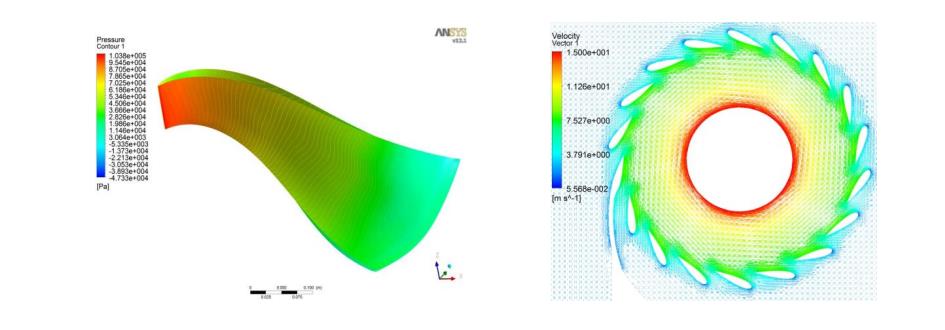

　　(6)我公司水轮机转轮采用先进的SX形叶片，此叶片作为国内外先进水轮机设备的关键部件,其结构和水力特性是国内外近几年混流式水轮机优质性能的代表标志。我公司SX叶片产品定型中在反复设计和计算的基础上,摸索和总结出一些SX型叶片的结构特点和水力特性。叶轮材质可根据水质技术情况配置，标准循环水质配置为铸钢件;污浊循环冷却水质或用户有特殊要求时，可以另行选择不锈钢或在铸钢件表面涂装陶瓷超滑高分子涂层材料。

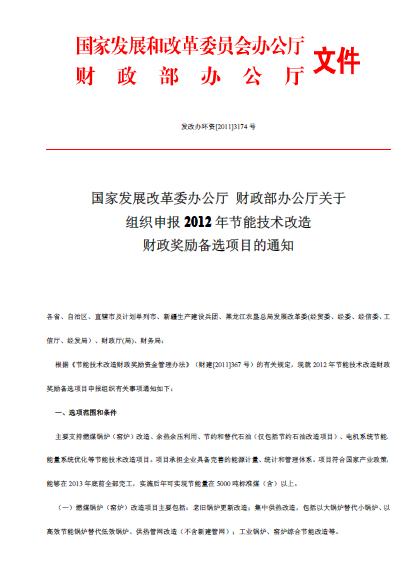

　　6. 节能改造财政奖励

　　能量系统优化项目主要包括：钢铁、有色、合成氨、炼油、乙烯、化工等行业企业的生产工艺系统优化、能量梯级利用及高效换热、优化蒸汽、热水等载能介质的管网配置、能源系统整合改造;发电机组通流改造;新型阴极结构铝电解槽改造;采用高效节能水动风机(水轮机)冷却塔技术、循环水系统优化技术等对冷却塔循环水系统进行节能改造等。
